#28 - LA SINTESI FINALE

Con quest'ultimo post si conclude il nostro viaggio alla scoperta del teodolite e del tacheometro.

Li abbiamo conosciuti attraverso la loro immagine reale e anche attraverso quella simbolica, per poi passare concretamente a parlare della loro forma e dei materiali con cui vengono realizzati; abbiamo scavato a fondo nella loro storia, dall'invenzione ai tanti brevetti pubblicati negli anni, scoprendo attraverso Ngram Viewer quanto sono stati di tendenza nel corso dei secoli i termini ad essi attinenti; sono stati passati in rassegna i loro principali costruttori e marchi produttori. Anche il mondo scientifico ha avuto un ruolo importante, permettendoci di capire il funzionamento dei nostri strumenti, con l'ausilio di manuali d'uso e normative di riferimento. Li abbiamo trovati ovunque all'interno della nostra società: nei libri, nel cinema, nella pubblicità, nei fumetti e nei francobolli; ne abbiamo scovato riferimenti persino nella mitologia! Sia i numeri, che l'alfabeto ci hanno aiutato a definirne dei punti cardine, sintetizzati poi in un'utile mappa concettuale.
Buona scoperta a tutti coloro che si accingono a fare i primi passi in questo blog e grazie a tutti coloro che hanno preso parte a questo viaggio nel mondo delle "cose" step by step.



#27 - LA MAPPA CONCETTUALE





#26 - LA CHIMICA E GLI STRUMENTI SCIENTIFICI

 Può essere il teodolite legato al mondo della chimica?

La risposta é sì e un'interessante testimonianza ci viene fornita da un utente di Wikipedia di nome Michael Daly, proveniente dal Canada. Michael racconta: "Uno degli usi più interessanti che ho visto è stato in un laboratorio di chimica in un'università. Un teodolite di transito (più antico, inizio XX secolo) è stato installato su un lato del laboratorio. Si stava studiando un processo chimico che emetteva un gas. Il gas veniva scaricato attraverso un lungo tubo di vetro verticale. All'interno del tubo, una molla elicoidale di vetro sottile era appesa con una piccola lastra di vetro all'estremità inferiore. Poiché il vetro (inizialmente molto pulito) assorbirebbe il gas sulla sua superficie, il peso del gas farebbe allungare la molla. Il teodolite è stato utilizzato per misurare lo spostamento della lastra di vetro e tale deflessione è stata, a sua volta, utilizzata per determinare la quantità di gas assorbita sulla molla di vetro + piastra."

Vernier Transit Theodolite



#25 - COSE PERSONALI

Prendiamoci una breve pausa dagli strumenti protagonisti del blog e parliamo di… COSE PERSONALI!

In particolare presenterò tre oggetti legati rispettivamente alla memoria del mio passato (memento), al fare nel presente quotidiano (utensile) e ad una previsione/progetto del mio futuro (feticcio).

  • MEMENTO

L'oggetto legato alla mia esperienza passata é un vocabolario greco - italiano, che mi ha accompagnato per cinque lunghi anni di liceo. Un periodo di nuove conoscenze e scoperte a fianco di una materia, il greco antico, che mi ha particolarmente appassionato e insegnato tanto, nonostante adesso la mia strada, in termini di studi, sia cambiata.

  • UTENSILE

L'oggetto personale legato, invece, alla mia conoscenza presente é una calcolatrice scientifica, che ricollego ai miei studi attuali i quali, pur essendo piuttosto diversi da quelli svolti precedentemente, mi stanno tanto appassionando e mettendo ogni giorno alla prova, donandomi sempre nuove entusiasmanti scoperte.

  • FETICCIO

Quest'ultimo é, infine, l'oggetto che fa parte del mio immaginario futuro, nel quale mi piacerebbe conoscere il mondo dell'automazione e, magari, farne la mia professione.

#24 - LE PAROLE NELLA STORIA



Dal grafico, ottenuto attraverso Ngram Viewer, emerge come la presenza del termine teodolite nelle fonti dal 1750 al 2019 abbia un andamento oscillatorio, con picchi dal 1840 al 1900 circa, periodo in cui fu particolarmente adoperato; in tempi più attuali, invece, presenta un andamento decrescente che coincide con un andamento crescente della presenza del termine stazione totale, successore del teodolite che di fatto attualmente lo ha pienamente soppiantato. Per quanto riguarda il termine tacheometro, la sua presenza non ha mai avuto significativi picchi, probabilmente perché, essendo una versione del teodolite con qualche differenza non sostanziale, nelle fonti ci si riferisce ad esso anche con il più comune teodolite.

#23 - LA NORMATIVA

Bando alle ciance!
Passiamo ora ad una argomento più serioso e tecnico (ma necessario!) riguardo al nostro strumento; facendo riferimento alle maggiori organizzazioni a livello mondiale, scopriamo quali sono le norme legate al teodolite e al suo impiego.

  • ISO 17123-3 (2001): definisce la deviazione standard normata riguardante la misurazione angolare effettuata dallo strumento;
  • ISO 12857-2 (1997): definisce la procedura per la determinazione dell’accuratezza con lo strumento;
  • ISO 8322-4 (1991): definisce le procedure di costruzione dello strumento;
  • ISO 900X: definisce i certificati di calibrazione;
  • DIN 18720 / BS 84: definisce il diametro 5/8’’ del diametro della filettatura presente sul basamento;
  • DIN 13: definisce il diametro della filettatura M35x2 del basamento traslabile GUS75;
  • DIN 18723: valuta la precisione POT 10 necessaria per un teodolite;


#22 - UN MANUALE D'USO

Seppur a prima vista il funzionamento di un teodolite possa sembrare complesso, lo sguardo dei più attenti potrebbe intuire rapidamente come esso viene utilizzato dai tecnici del settore.

Innanzitutto è necessario centrare la bolla della livella, per ottenere la precisione necessaria nelle misure topografiche. Successivamente si ricorre all’uso della regola di Bressel dell’omonimo scienziato.
Per misurare gli angoli azimutali con il teodolite si deve eseguire una prima lettura con il cerchio verticale a sinistra (prima posizione d'uso) e la seconda con cerchio verticale a destra (seconda posizione d'uso). Si ottengono così le due letture coniugate. Per ottenere la lettura corretta, cioè priva di errori di eccentricità e di orizzontalità e ortogonalità, si calcola la media delle letture coniugate.
Si differenzia sostanzialmente dal tacheometro, che misura anche le distanze, per la maggiore precisione delle misure angolari: un teodolite può apprezzare normalmente da uno a cinque secondi centesimali, un tacheometro inizia ad apprezzare mediamente sopra i venti secondi centesimali.



#21 - NEI FUMETTI

Knock-knock lettori, è permesso?

Nonostante il carattere serioso e scientifico del teodolite, troviamo alcune sue rappresentazioni anche nell'allegro, artistico e colorato mondo dei fumetti.
Tock-tock, scopriamole assieme! BOOM-BANG-SMASH eccole qui!








#20 - IL MARCHIO

Un marchio particolarmente rappresentativo del teodolite é quello della Wild Heerbrugg, prima azienda costruttrice dello strumento, che per molto tempo é stata leader nel settore e di cui si é giá parlato nel  post #11



Un altro logo collegato al teodolite e anche al tacheometro é quello dell'International Association of Geodesy, associazione scientifica che opera nell'ambito della geodesia, disciplina nella quale vengono adoperati gli strumenti in questione:



#19 - L'ABECEDARIO


A - alidada, parte superiore di teodolite e tacheometro che puó ruotare attorno all'asse primario
B - Bessel (regola di) , regola in base alla quale si misurano gli angoli azimutali con il teodolite
C - cannocchiale
D - distanza digitale
E - elettronico, tipo di teodolite
F- Fennel-Kassel, produttore di teodoliti
G - geodesia, ambito scientifico nel quale vengono adoperati teodoliti e tacheometri
H - Habermel Josua, inventore del teodolite
I - integrato, tipo di teodolite
L - livella, insieme alle viti serve a regolare la verticalità dell'asse principale dello strumento
M - misurazione degli angoli azimutali
N - Nikon, azienda produttrice di moderni teodoliti
O - ottone, materiale di cui é per gran parte realizzato il teodolite
P - pibal, il teodolite é stato molto adoperato nella misurazione dei venti in quota, utilizzandone modelli appositamente fabbricati per tracciare gli angoli orizzontali e verticali di palloncini meteorologici speciali chiamati palloncini a soffitto o palloncini pilota (pibal)
Q - quota, distanza tra due punti considerati
R - rilievo territoriale, tecnica per determinare le posizioni terrestri o tridimensionali dei punti e le distanze e gli angoli tra di loro
S - stazione totale, moderno modello di teodolite che ha ampiamente soppiantato i suoi predecessori
T - triangolazione, tecnica geodetica basata sulla determinazione, da una base di stazionamento, di tre valori fondamentali di un secondo punto del territorio: distanza in linea d'aria dalla stazione, angolo orizzontale, angolo zenitale
U - Utzschneider, costruttore tedesco
V - Vernier (scala di), scala graduata che serve per valutare le frazioni dell'unità di misura
Z - zenit, punto sulla sfera celeste intercettato dalla retta verticale all'osservatore

#18 - IL FRANCOBOLLO



Stamp printed by Switzerland, shows Surveyor with theodolite and topographical map, circa 1983

Vintage stamp printed in Germany shows Optical Instrument Type: Theodolite, 1810, a precision optical instrument for measuring angles


A stamp printed in Australia shows images of a theodolite and an aneroid barometer, circa 1990


#17 - I BREVETTI

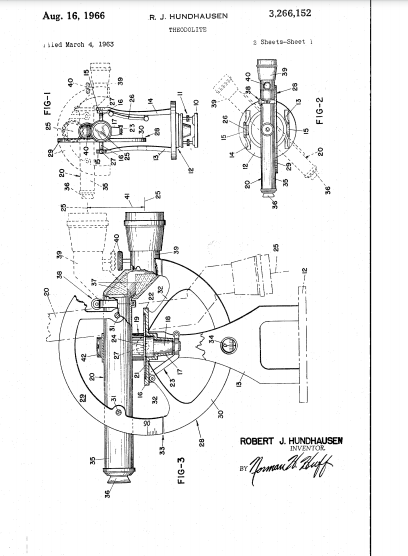

  • Theodolite (16 August 1966): a theodolite having an optical member rotatable about three axes meeting normally at a point, comprising: a stand mounted base rotatable about a vertical axis; standards carried by said base; a horizontal axle supported by said standards; a frame journaled for turning about the axis of said axle, and including a support for an optical member carried by said frames and journaled for turning about an axis normal to said axle; and an optical member mounted upon said support with its axis normal to said last named turning axis.

https://patents.google.com/patent/US3266152A/en?q=THEODOLITE&oq=THEODOLITE&page=3

  • Electronic theodolite (17 April 2013): electronic theodolite, comprise: body, it is characterized in that, be fixed with lower laser plummet in the left side of described body, the centre of described body is provided with transverse axis, be positioned at the inner transverse axis end face in described body left side and be fixed with vertical code-disc, the both sides of described vertical code-disc are respectively arranged with the CCD luminotron.
    https://patents.google.com/patent/CN202885805U/en?q=THEODOLITE&oq=THEODOLITE

  • Theodolite (10 May 1997): theodolite containing a base with a stator of a vertical axis of rotation and a horizontal goniometer circle, an alidade on the rotor of a vertical axis, a horizontal axis of rotation on racks of an alidade with a vertical goniometer circle on its stator and a telescope containing a lens, a main network of threads and an eyepiece mounted on the rotor, and the base of the theodolite, the vertical axis and the alidade are made with through holes concentric with the vertical axis of rotation, characterized in that the telescope and alidade are made with the possibility of By setting the optical axis of the telescope upright with the lens up and down, the diameters of the through holes in the base of the theodolite, the vertical axis and the alidade exceed the light diameter of the telescope lens taking into account the angle of the field of vision and the eccentricity of the optical axis of the telescope directed to the nadir relative to the vertical axis of rotation theodolite, and in the telescope is installed with the possibility of changing the grid of threads or an additional grid, conjugated with the main.
    https://patents.google.com/patent/RU2079104C1/en?q=THEODOLITE&oq=THEODOLITE&page=2

#16 - ANATOMIE

Di seguito una "dissezione" del teodolite, da cui emergono le numerose parti da cui é composto.

Optical diagram of a T2 theodolite: (1) optical parts of telescope, (2) scale and separating block of optical micrometer, (3) movable wedges of optical micrometer, (4) ocular and objective of reading microscope, (5) fixed wedges of optical micrometer, (6) prism for switching readings by circles, (7) objective of horizontal circle, (8) horizontal circle, (9) objective for combining images of lines of horizontal circle, (10) collective of light system, (11) parts of optical centering device, (12) objective of vertical circle, (13) light mirror, (14) protective glass, (15) objective for combining images of lines of vertical circle, (16) magnifying prism of reading system of level (17), (17) level for alidade of vertical circle

https://encyclopedia2.thefreedictionary.com/theodolite
